LK-D-SS-06-T serija optičkih linija za kašnjenje i optički simulator
- Propusni opseg do 6.5 GHz
- Visok dinamički opseg
- Široka primjena na temperaturi
- Odziv niske amplitude
- Prilagođena vremenska kašnjenja
opis proizvoda
Koristeći najsavremeniju mikrotalasnu-fotonsku tehnologiju, optička linija kašnjenja i optički simulator serije LK-D-SS-06-T dizajnirani su da obezbede izuzetne performanse u aplikacijama kao što su testiranje radara, obrada signala, operacije faznog antenskog niza, simulacija antene i testiranje faznog šuma. Ovaj napredni sistem je sposoban da radi u celom P/L/S/C propusnom opsegu sa minimalnim gubitkom umetanja, obezbeđujući visok dinamički opseg i robusnu elektro-magnetnu izolaciju. Također podržava trostruke tranzitne signale koji su nemjerljivi, što ga izdvaja u području precizne optičke i mikrovalne obrade signala
Tehničke specifikacije
Električne / optičke karakteristike
| parametar | Vrijednosti parametara | jedinica | primjedba | ||
| min | tipičan | maksimum | |||
| Frekvencijski opseg | 0.1 | - | 6.5 | GHz | |
| Amplitude Flatness | - | ± 2 | ± 2.5 | dB | |
| Vremensko odlaganje | 0.01 | - | 150 | us | prilagoditi |
| Delay Accuracy | -5‰ | - | +5‰ | - | |
| Gubitak umetanja | 0 | 10 | 20 | dB | prilagoditi |
| Ulaz VSWR | - | 1.5 | 2 | - | |
| Izlaz VSWR | - | 1.5 | 2 | - | |
| otpor | - | 50 | - | Ω | |
| Ulaz 1 dB kompresija | - | + 10 | + 15 | dBm | |
| Omjer odbijanja lažnog signala | 60 | - | - | dBc | |
| Slika buke | - | 40 | 50 | dB | 5us, 25℃ |
| Radna temperatura | -55 | - | + 85 | ℃ | Pogledajte Informacije o naručivanju |
| Temperatura skladištenja | -55 | - | + 85 | ℃ | |
| Relativno kašnjenje u odnosu na temperaturu | - | - | 7 | ppm/℃ | |
| Gubitak umetanja u odnosu na temperaturu | - | 3 | 6 | % / ℃ | |
Opis konektora i napajanje
| Igla | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| voltaža | NC | GND | + 12V | NC |
| Current Rating | - | - | 0.15 | - |
| Maks. Struja | 1 |

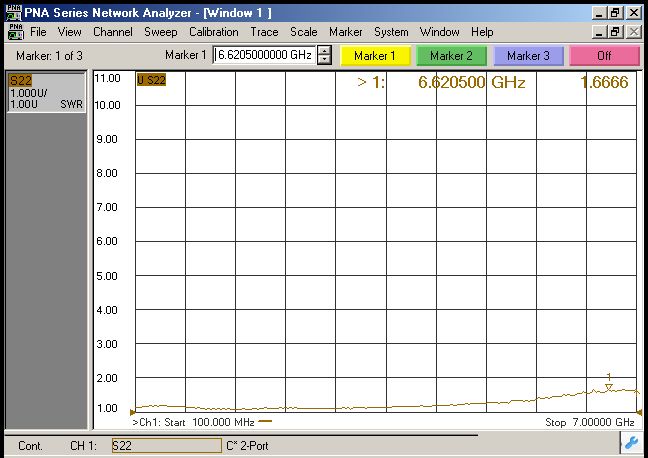

Tipične krive odziva (25℃)
Dimenzija i igle (Jedinica: mm[in])
RF konektor: SMA-K (prilagođeno)
DC konektor: DE-9PS (prilagođeno)
| vrsta proizvoda | LK-D-SS-06-TG | primjedba | |||||
| Vremensko kašnjenje (nas) | 8 | 20 | 35 | 50 | 60 | 80 | standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| vrsta proizvoda | LK-D-SS-06-TP | primjedba | |||||
| Vremensko kašnjenje (nas) | 8 | 35 | 60 | 80 | 110 | 150 | kompaktni |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Informacije za naručivanje
| vrsta proizvoda | paketi | Nivoi kvaliteta | Radna temperatura | Temperatura skladištenja |
| LK-D-SS-06-TGI | standard | Industrijski nivo | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Srednjeg kvaliteta | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Specijalni razred | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | kompaktni | Industrijski nivo | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Srednjeg kvaliteta | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Specijalni razred | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Aplikacije
Radarsko testiranje/kalibracija
Obrada signala
Elektronski rat
Fazna antena
Simulacija antene
