LK-AMPD-D mikrotalasni InGaAs fotodetektor velike brzine sa pojačanjem

  • Velika brzina, široki propusni opseg
  • Incorporated Bias-T
  • O/E hibridni integrirani
  • Visoko pojačanje, nizak šum, širokopojasni
  • Hermetički zatvoren, SMA konektor
  • Niska tamna struja, visok odnos signal-šum.
  • Small Form Factor.
UPIT

+ 86 29 88244373

opis proizvoda

LK-AMPD-D je fuzija optičkih i elektronskih komponenti, sa InGaAs fotodiodom širokog spektra i pojačalom sa minimalnim šumom. InGaAs PIN fotodioda ima raspon osjetljivosti od 1000 do 1650 nm. Niskošumno pojačalo ima RF pojačanje od 30dB.

 LK-AMPD-D može isporučiti propusni opseg od 12GHz ili 20GHz. Ovaj uređaj radi sa +9V napajanjem. Dizajniran je za rad sa standardnim single-modnim vlaknom od 9/125 μm kao ulazom. RF izlaz ima konektor tipa SMA koji je usklađen sa impedancijom od 50 oma.

 LK-AMPD-D je zapečaćen na način koji sprečava ulazak vlage i drugih zagađivača, a ima težinu manju od 23 grama. Sertifikovan je da ispunjava zahteve Direktive o ograničenju opasnih supstanci (RoHS) 2.0.

Tehničke specifikacije
Tipična i apsolutna maksimalna ocjena
parametar Sym. tip Ocjena jedinica
Raspon temperature skladištenja TSTG -45 ～ +85 -55 ～ +100 ℃
Raspon temperature radnog kućišta TC 25 -40 ～ +85 ℃
Bias Voltage VR +9 +9 ～ +12 V
Optička ulazna snaga Igla 0 + 10 dBm
Optička snaga izgaranja PB - + 13 dBm
Temperatura lemljenja olova Tp 280 (10 s) 330 (10 s) ℃
Električne/optičke karakteristike (TC = 22 ± 3 ℃)
parametar sym Stanje testa Vrijednosti parametara jedinica
Raspon talasne dužine λ - 1000 ～ 1650 nm
Frekvencijski opseg - - X - Band Ku - Band -
Mala širina signala f-3dB TC = 22 ± 3℃ 0. 3 ～ 12 2 ～ 20 GHz
Odgovornost Re VR =+9V, Pin =10mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A/W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 2 dB
Optička snaga zasićenja Ps VR = +9 V, λ = 1550 nm AC modulirano + 10 dBm
Pojačanje RF signala G - 30 ± 1 dB
Izlazna snaga RF zasićenja Pnapolje - + 10 dBm
Izlaz VSWR VSWR - ≤ 2 -
Izlazna impedansa RL - 50 Ω

●Tipične krive odgovora

Fig 1

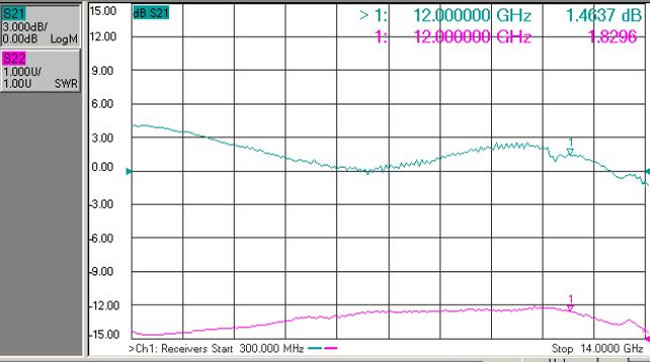

（ Fig. Frekvencijski odziv 1 X-pojasnog fotodetektora）

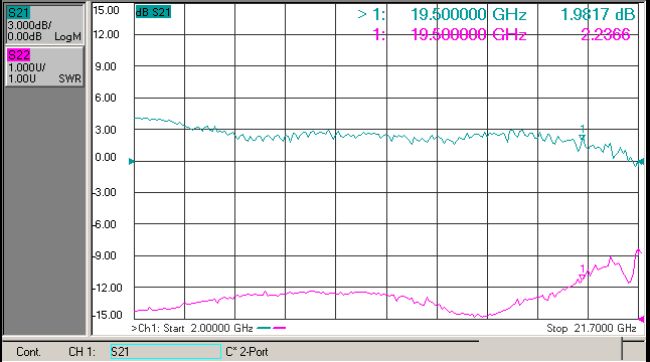

（ Fig. 2 Ku - Frekvencijski odziv fotodetektora）

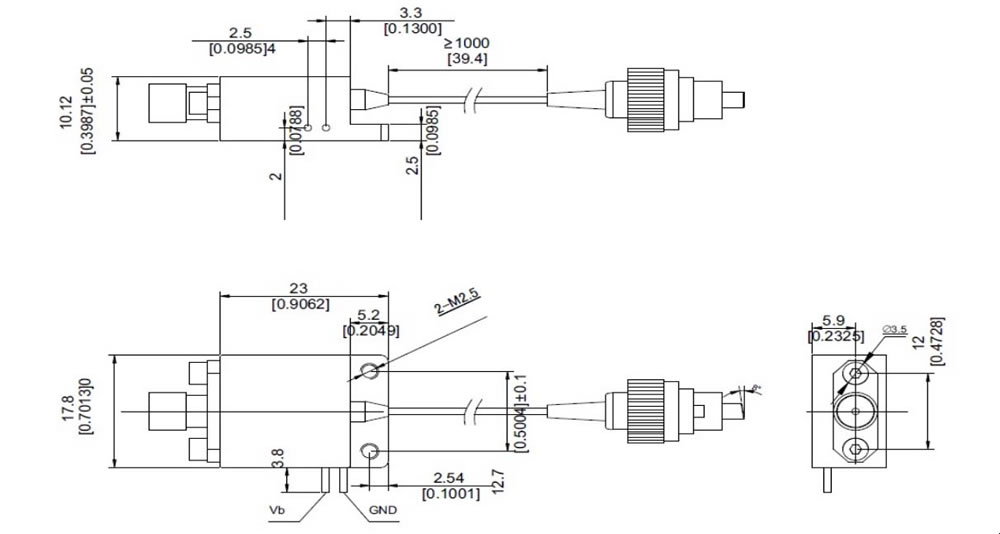

●Dimenzija i igle (Jedinica: mm[in])

nedefinisan

RF konektor: SMA

●Informacije za naručivanje

List 1:

kod Pojačanje RF signala primjedba
D 30 dB Tipična i središnja frekvencija

List 2:

kod Analog Bandwidth
X 0. 3 ～ 12 GHz
Ku 2 ～ 20 GHz

List 3:

kod Tip konektora primjedba
N Nema konektora Single-mode 9 / 125 μm fiber pigtail
A FC / APC
P FC / PC

●Mjere opreza

  • Radijus savijanja vlakana ne manji od 20 mm kako bi se izbjeglo oštećenje vlakana.

  • Uvjerite se da je faseta spojnice vlakana čista prije nego što je povežete na opto-krug.

  • Za skladištenje, transport i upotrebu potrebna je odgovarajuća ESD zaštita.

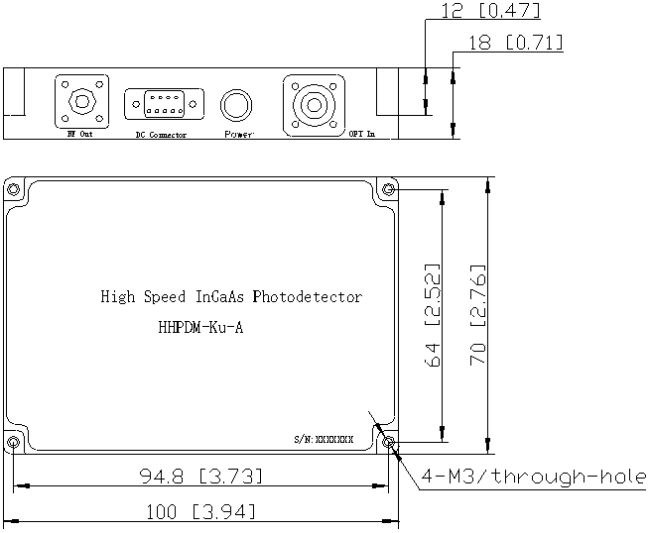

Svi naši standardni fotodetektori mogu se prilagoditi u module!

Aplikacije

  • Radarska obrada informacija

  • Elektronski rat

  • Antenna Measurement

  • Fiber Optic Communications

  • Sigurnost i nadzor
