LK-FCAMPD pojačani RF InGaAs fotodetektor

  • Široka širina pojasa
  • Incorporated Bias-T
  • O/E hibridni integrirani
  • Visoko pojačanje, nizak šum, širokopojasni
  • SMA konektor
  • Niska tamna struja, visok odnos signal-šum
  • Small Form Factor.
UPIT

+ 86 29 88244373

opis proizvoda

LK-FCAMPD je fuzija optičke i elektronske tehnologije, koja integriše širokopojasnu InGaAs fotodiodu sa niskošumnim pojačalom. Ovaj uređaj je osetljiv na talasne dužine između 1000 i 1650nm, zahvaljujući InGaAs PIN fotodiodi, a pojačalo sa niskim nivoom šuma obezbeđuje RF pojačanje u rasponu od 20 do 30dB.

LK-FCAMPD nudi konfigurabilne opcije propusnog opsega, uključujući 1 gigaherc, 2.5 gigaherca i prilagodljive propusnosti do maksimalno 5 gigaherca. Uređaj radi na +5-voltno napajanje i ima standardni FC (face-contacted) optički konektor za optički ulaz. RF izlaz je olakšan preko SMA kompatibilnog konektora, koji je usklađen sa impedansom od 50 oma.

LK-FCAMPD je lagan, s masom manjom od 25 grama, što ga čini pogodnim za razne prijenosne i kompaktne aplikacije. Sertifikovan je da je u skladu sa Direktivom o ograničenju opasnih supstanci (RoHS) 2.0, što ukazuje na njegovu posvećenost ekološkim i bezbednosnim standardima.

Tehničke specifikacije
Tipična i apsolutna maksimalna ocjena
parametar Sym. tip Ocjena jedinica
Raspon temperature skladištenja TSTG -45 ～ +85 -55 ～ +100 ℃
Raspon temperature radnog kućišta TC 25 -40 ～ +70 ℃
Bias Voltage VR +5 +4.75 ～ +5.25 V
Optička ulazna snaga Igla 0 +5 dBm
Optička snaga izgaranja PB - + 13 dBm
Temperatura lemljenja olova Tp 280 (10 s) 330 (10 s) ℃
Električne/optičke karakteristike (TC = 22 ± 3 ℃)
parametar sym Stanje testa Vrijednosti parametara jedinica
Raspon talasne dužine λ - 1000 ～ 1650 nm
Frekvencijski opseg - - L - Band S - Band CM -
Mala širina signala f-3dB TC = 22 ± 3℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 5 GHz
Odgovornost Re VR =+5V, Pin =1mW λ = 1310 nm ≥ 0.85 ≥ 0.90 ≥ 0.90 A/W
λ = 1550 nm ≥ 0.90 ≥ 0.90 ≥ 0.90
Pojačanje RF signala G - 30 ± 2 20 ± 2 20 ± 2 dB
Amplitude Flatness A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
Izlaz VSWR VSWR - ≤ 2 ≤ 2 ≤ ± 2.2 -
Optička snaga zasićenja Ps VR = +5 V, λ = 1550 nm
AC Modulated		 +5 dBm
Izlazna snaga RF zasićenja Pnapolje - 15 dBm
Tamna struja ID - ≤10 nA
Izlazna impedansa RL - 50 Ω

● Tipične krive odgovora

（ Fig. Frekvencijski odziv 1 L-pojasa FCAMPD InGaAs fotodetektora）

（ Fig. Frekvencijski odziv 2 S-pojasnog FCAMPD InGaAs fotodetektora）

（ Fig. Frekvencijski odziv 3 C-pojasa FCAMPD InGaAs fotodetektora）

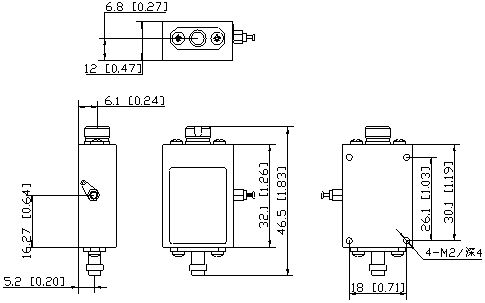

● Dimenzija i iglice (Jedinica: mm[inch])

Optički konektor: FC (face-contacted) optički konektor

RF konektor: SMA

● Informacije o naručivanju

List 1:

kod Analog Bandwidth
L 0.03 ～ 1 GHz
S 0.03 ～ 2.5 GHz
CM Prilagođavanje (≦ 5GHz)

● Mere opreza

  • Uvjerite se da je faseta spojnice vlakana čista prije nego što je povežete na opto-krug.

  • RF interfejs i optički interfejs moraju biti pokriveni poklopcem za prašinu kada se ne koriste.

  • Za skladištenje, transport i upotrebu potrebna je odgovarajuća ESD zaštita.

Svi naši standardni fotodetektori mogu se prilagoditi u module!

Aplikacije

  • Radarska obrada informacija

  • Elektronski rat

  • Antenna Measurement

  • Fiber Optic Communications

  • Sigurnost i nadzor
