LK-NY13D 1310nm mikrovalni DFB laserski modul
- High-Dynamic-Range
- 18 GHz propusni opseg
- Struja niskog praga
- Velika izlazna snaga
- 7-pinski leptir paket sa SMA konektorom
- Radna temperatura kućišta: -40 do 70 ℃
- Poboljšana pouzdanost
opis proizvoda
LK-NY13D modul je DFB laser koji je direktno moduliran, nudeći vrhunske performanse za linearne optičke komunikacione sisteme sa velikim zahtjevima za propusnost. LK-NY13D laseri su superiorni izbor u odnosu na sisteme koaksijalnih kablova za prenos visokofrekventnih signala kao što su 12 GHz ili 18 GHz.
Ovi laseri povećavaju pouzdanost mikrotalasnih komunikacionih mreža tako što osiguravaju da se RF signal prenosi u svom izvornom obliku. Zbog ovih atributa, LK-NY13D laseri značajno poboljšavaju kvalitet signala u širokom spektru aplikacija, uključujući sisteme daljinskih antena, telemetriju, distribuciju vremenskih i referentnih signala, kao i aplikacije za mjerenje i linije odlaganja.
LK-NY13D laseri dolaze s integriranim komponentama kao što su optički izolator, termoelektrični hladnjak (TEC), termistor, čip laserske diode i fotodioda za monitor, a sve su zapečaćene u 7-pinski leptir paket kako bi se osigurala hermetička zaštita.
Tehničke specifikacije
| Apsolutna maksimalna ocena | ||||
|---|---|---|---|---|
| parametar | simbol | Min. | Max. | jedinica |
| Prednja struja laserske diode | If | - | 120 | mA |
| Reverzni napon laserske diode | V | - | 1 | V |
| Prednja snaga | Pf | - | 20 | dBm |
| PD obrnuti napon | V | - | 15 | V |
| Prednja struja (PD) | Im | - | 2 | mA |
| Radna temperatura | To | -40 | + 70 | ° C |
| temperatura skladištenja | Ts | -55 | + 85 | ° C |
| Relativna vlažnost skladištenja | Sr | - | 85 | % |
| Optičke i električne specifikacije (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| parametar | simbol | Stanje testa | min | tip | maksimum | jedinice | Bilješka |
| talasna dužina | λ | IF = IOP, T = TOP | - | 1310 | - | nm | |
| frekvencija | - | X opcija | 0.1 | - | 12 | GHz | - |
| Ku opcija | 1 | - | 18 | ||||
| Optička izlazna snaga | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold struja | Ith | λ=1310 nm | - | - | 10 | mA | - |
| Radna struja | Iop | λ=1310 nm | - | 55 | 100 | mA | - |
| Radni napon | Vop | λ=1310 nm | - | 1.5 | 2.5 | V | - |
| Efikasnost nagiba | SE | - | 0.2 | - | - | N / A | - |
| Omjer potiskivanja bočnog moda | SMSR | λ=1310 nm, IF=Iop | 30 | - | - | dB | - |
| Relativni intenzitet buke | RIN | - | - | - | -130 | dB / Hz | - |
| Širina pojasa (-3dB, I=60mA) | S21 | X opcija | - | 12 | - | GHz | - |
| Ku opcija | - | 18 | - | ||||
| Povratni gubitak (VSWR) | VSWR | X opcija | - | - | 2 | dB | - |
| Ku opcija | - | - | 2.2 | ||||
| Ulaz 1 dB kompresija | - | - | 15 | - | - | dBm | - |
| Thermistor Resistance | Rth | @25℃ | - | 10 | - | Kohm | - |
| TEC struja | It | - | - | - | 1.2 | A | 2 |
| TEC napon | Vt | - | - | 2.5 | V | 2 | |
| Kapacitet (PD) | Ct | - | - | 20 | pF | - | |
| Praćenje struje | Im | - | 0.10 | - | 2.0 | mA | - |
| Tamna struja (PD) | Id | - | - | 50 | nA | - | |
Napomene: Svi laserski čipovi potiču od vafla koji su certificirani korištenjem reprezentativnog broja uređaja koji moraju postići prihvatljiv prinos za izgaranje.
1. Temperatura lasera postavljena na 25℃, struja prednapona na 55mA
2. Temperatura radnog kućišta -40~70℃
● Tipični podaci
(λ=1310nm, TC =25 ℃)

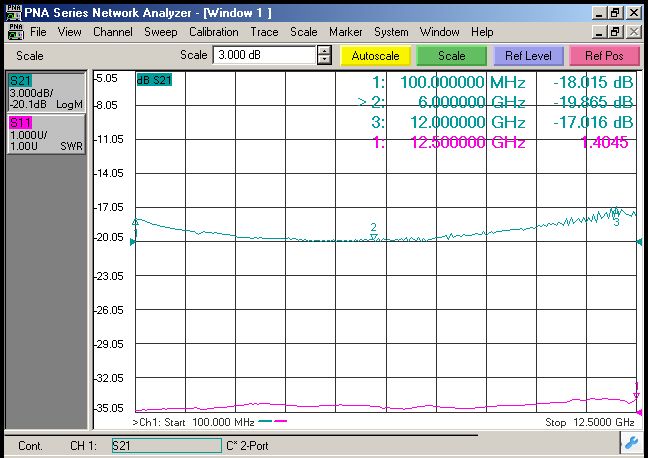

（ Slika 1 X- Band S11 i S22 podaci ）
（ Slika 2 Ku- Band S11 i S22 podaci ）

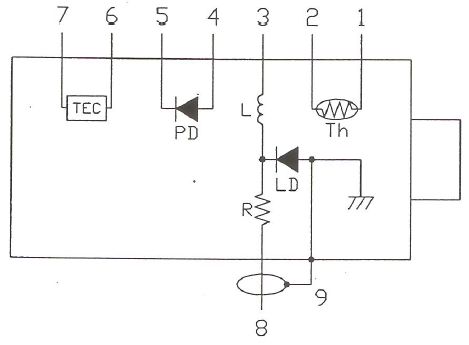

● Električna šema
| Olovo # | funkcija |
| 1 | Termistor |
| 2 | Termistor |
| 3 | LD-(pristranost) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | Hladnjak- |
| 8 | LD-(RF) |
| 9 | tlo |
● Konturni crteži (Jedinica: mm[inč])
RF konektor: SMA
● Informacije o naručivanju
List 1:
| kod | Tipična talasna dužina |
| 13 | 1310nm 7PIN leptir paket |
List 2:
| kod | Analog Bandwidth |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
list 3:
| kod | Tip konektora | primjedba |
| A | FC / APC | Single-mode 9 / 125 μm fiber pigtail, 0.9 mm, dužina 1 m |
| S | SC / APC | |
| N | Nema konektora |
● Mere opreza
Radijus savijanja vlakana nije manji od 20 mm kako bi se izbjeglo oštećenje vlakana.
Uvjerite se da je faseta spojnice vlakana čista prije nego što je povežete na opto-kolo.
Za skladištenje, transport i upotrebu potrebna je odgovarajuća ESD zaštita.
Aplikacije
Komunikacije podataka velike brzine
Antenna Remoting
Ćelijske i PCS mreže
Prenos analognih RF veza
Military Communications
Praćenje, telemetrija i kontrola
Telemetrijski sistemi
