LK-AMPD-S InGaAs fotodetektor velike brzine sa pojačanim mikrotalasima
- Velika brzina, široki propusni opseg
- Incorporated Bias-T
- O/E hibridni integrirani
- Visoko pojačanje, nizak šum, širokopojasni
- Hermetički zatvoren, SMA konektor
- Niska tamna struja, visok odnos signal-šum.
- Small Form Factor.
opis proizvoda
LK-AMPD-S je hibrid InGaAs fotodiode i niskošumnog pojačala, dizajniran za širok optički odziv od 1000 do 1650nm i nudi RF pojačanje od 15 dB. Pruža performanse velike brzine sa propusnim opsegom od 12GHz i 18GHz, a napaja ga +5V napajanje.
Ovaj modul je kompatibilan sa standardnim single-modnim vlaknom od 9/125 μm i ima SMA konektor sa impedansom od 50 oma.
LK-AMPD-S je hermetički zatvoren radi zaštite životne sredine i ima lagani dizajn, sa masom manjom od 23 grama. Usklađen je sa Direktivom o ograničenju opasnih supstanci (RoHS) 2.0, osiguravajući ekološku održivost i poštovanje strogih sigurnosnih standarda.
Tehničke specifikacije
| Tipična i apsolutna maksimalna ocjena | ||||
|---|---|---|---|---|
| parametar | Sym. | tip | Ocjena | jedinica |
| Raspon temperature skladištenja | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Raspon temperature radnog kućišta | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 ～ +9 | V |
| Optička ulazna snaga | Igla | 0 | + 10 | dBm |
| Optička snaga izgaranja | PB | - | + 13 | dBm |
| Temperatura lemljenja olova | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Električne/optičke karakteristike (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parametar | sym | Stanje testa | Vrijednosti parametara | jedinica | ||
| Raspon talasne dužine | λ | - | 1000 ～ 1650 | nm | ||
| Frekvencijski opseg | - | - | X - Band | Ku - Band | - | |
| Mala širina signala | f-3dB | TC = 22 ± 3℃ | 0. 3 ～ 12 | 0. 8 ～ 19.5 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A/W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Optička snaga zasićenja | Ps | VR =+ 5 V, λ = 1550 nm AC Modulated |
10 | dBm | ||
| Pojačanje RF signala (uobičajeno) | G | - | 15 ± 1 | dB | ||
| Izlazna snaga RF zasićenja | Pnapolje | - | +3 | dBm | ||
| Izlaz VSWR | VSWR | - | ≤ 2 | - | ||
| Izlazna impedansa | RL | - | 50 | Ω | ||
● Tipične krive odgovora

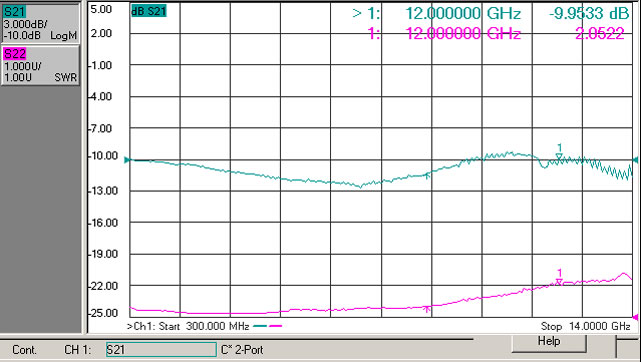

（ Fig. 1 X - Frekvencijski odziv fotodetektora u opsegu）
（ Fig. 2 Ku - Frekvencijski odziv fotodetektora）
●Dimenzije i igle (Jedinica: mm[ inč])
RF konektor: SMA
●Informacije za naručivanje
List 1:
| kod | Pojačanje RF signala | primjedba |
| S | 15 dB | Tipična i središnja frekvencija |
List 2:
| kod | Analog Bandwidth |
| X | 0. 3 ～ 12 GHz |
| Ku | 0 ～ 8 GHz |
List 3:
| kod | Tip konektora | primjedba |
| N | Nema konektora | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Mere opreza
Radijus savijanja vlakana ne manji od 20 mm kako bi se izbjeglo oštećenje vlakana.
Uvjerite se da je faseta spojnice vlakana čista prije nego što je povežete na opto-krug.
Za skladištenje, transport i upotrebu potrebna je odgovarajuća ESD zaštita.
Svi naši standardni fotodetektori mogu se prilagoditi u module!
Aplikacije
Radarska obrada informacija
Elektronski rat
Antenna Measurement
Fiber Optic Communications
Sigurnost i nadzor
