LK-NY55T DWDM predajnik velike snage
- Do 100mw izlazne snage
- Buka niskog relativnog intenziteta (RIN)
- Visoko integrisano, modulsko pakovanje
- Visoka pouzdanost
- Opciona ITU talasna dužina
opis proizvoda
LK-NY55T Odašiljač je prvenstveno konstruiran sa laserom distribuirane povratne sprege velike snage (DFB), dopunjen automatskim optičkim kontrolnim krugom snage, automatskim krugom za kontrolu temperature, krugom konverzije za stabilizaciju napona, krugom za nadzor i indikaciju. Uređaj je dizajniran tako da obuhvata ITU tabelu talasnih dužina kanala za aplikacije multipleksiranja guste talasne dužine (DWDM), obezbeđujući kompatibilnost širokog spektra.
Može postići maksimalnu izlaznu snagu od 100mW uz održavanje buke niskog relativnog intenziteta, modul također pokazuje odličnu stabilnost izlazne talasne dužine, kritičan parametar za pouzdanu optičku komunikaciju.. Predajnik radi na jednom pozitivnom napajanju i ostaje stabilan u rasponu napona od +7V do +36V. Nadalje, LK-NY55T predajnik je opremljen funkcijom indikacije koja signalizira normalan rad i napajanja i optičkog izlaza.
Tehničke specifikacije
Apsolutna maksimalna ocena
| parametar | simbol | Min. | Tip | Max. | jedinica |
| temperatura skladištenja | TSTG | -40 | + 25 | + 85 | ℃ |
| Radna temperatura | TC | -20 | + 25 | + 70 | ℃ |
| voltaža | Vin | +7 | + 12 | + 36 | V |
Optičke i električne specifikacije (TC = 22±3℃)
| parametar | simbol | stanje | Min. | Tip | Max. | jedinica |
| talasna dužina | λ | - | - | C Band | - | nm |
| Izlazna snaga svjetlosti | P | - | 40 | - | 100 | mW |
| Relativni intenzitet buke | Rajna | - | - | -163 | -160 | dBc/Hz |
| Omjer potiskivanja bočnog moda | SMSR | - | 30 | - | - | dB |
| Drift talasne dužine preko TC opsega | ∆λTOP | T = TOP | - | - | 50 | pm |
Napajanje (TC = 22±3℃)
| parametar | Min. | Tip | Max. | jedinica |
| voltaža | +7 | + 12 | + 36 | V |
| struja(1) | 0.3 | 0.6 | 1 | A |
(1) Ispitno stanje: Vin=+12V.

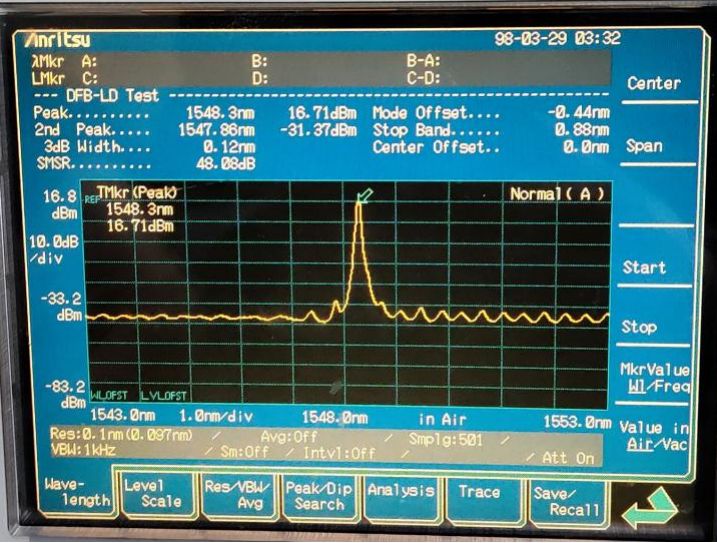

● Tipični spektrogram
Slika 1 Tipični spektrogram LK-NY55T predajnika
● Jedinica dimenzije: mm [inč]
Slika 2 LK-NY55T Dimenzija predajnika
RF konektor: SMA
Konektor za napajanje: J30J-9-ZKP
● Pin za napajanje
| parametar | Opis | ||||||||
| Igla | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| voltaža | vino | NC | GND | NC | |||||
● Informacije o narudžbi
List 1:
| kod | Optička snaga |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
list 2:
| kod | talasna dužina |
| 1 | 1550nm |
| 2 | Prilagođeno (ITU) |
List 3:
| kod | Tip vlakna |
| PM1 | Panda vlakno |
| PM2 | Eliptično vlakno |
List 4:
| kod | Optički konektor |
| CM | prilagoditi |
| A | FC / APC |
Aplikacije
Optička komunikacija
Optički senzor
DWDM sistem
Svemirska optička komunikacija
