LK-NYSD Mini UWB DML laserski modul
- Minijaturni dizajn
- Direktna modulacija
- High-Dynamic-Range
- 18 GHz propusni opseg
- Struja niskog praga
- Velika izlazna snaga
- 7-pinski leptir paket sa SMA konektorom
- Radna temperatura kućišta: -40 do 70 ℃
- Poboljšana pouzdanost
- Low RIN
opis proizvoda
LK-NYSD laser je kompaktan, direktno moduliran DFB laser dizajniran za vrhunske performanse u sistemima linearne optičke komunikacije. Sposoban je da emituje talasne dužine na 1310 nm, 1550 nm i CWCM. Ovi laseri služe kao superiorna zamjena za koaksijalne kablovske sisteme za prijenos signala na frekvencijama od 12 GHz ili 18 GHz.
Povećava pouzdanost mikrotalasnih komunikacionih mreža očuvanjem integriteta RF signala tokom prenosa. Zbog ovih karakteristika, ovi laserski proizvodi značajno poboljšavaju kvalitet signala u širokom spektru primjena, kao što su daljinsko upravljanje antenom, telemetrija, raspodjela vremena i referentnog signala, te linije mjerenja i kašnjenja.
LK-NYSD laser ima integrisani optički izolator, termoelektrični hladnjak (TEC), termistor, čip laserske diode i fotodiodu za monitor, a svi oni su zapečaćeni unutar 7-pinskog leptir paketa kako bi se osigurala hermetička zaštita.
Tehničke specifikacije
Apsolutna maksimalna ocena
| parametar | simbol | Min. | Max. | jedinica |
| Prednja struja laserske diode | If | - | 120 | mA |
| Reverzni napon laserske diode | V | - | 1 | V |
| Prednja snaga | Pf | - | 20 | dBm |
| PD obrnuti napon | V | - | 15 | V |
| Prednja struja (PD) | Im | - | 2 | mA |
| Radna temperatura | To | -40 | + 70 | ° C |
| temperatura skladištenja | Ts | -55 | + 85 | ° C |
| Relativna vlažnost skladištenja | Sr | - | 85 | % |
Električne / optičke karakteristike (TC = 22±3℃)
| parametar | simbol | Stanje testa | min | tip | maksimum | jedinice | Bilješka |
| talasna dužina | λ | IF= Iop, T = Vrh | 1310nm, 1550nm, CWDM - |
nm | odabran | ||
| frekvencija | - | X band | 0.1 | - | 12 | GHz | - |
| Ku band | 1 | - | 18 | ||||
| Optička izlazna snaga | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold struja | Ith | - | - | - | 10 | mA | - |
| Radna struja | Iop | - | - | 55 | 100 | mA | - |
| Radni napon | Vop | - | - | 1.5 | 2.5 | V | - |
| Efikasnost nagiba | SE | - | 0.2 | - | - | N / A | - |
| Omjer potiskivanja bočnog moda | SMSR | IF=Iop | 30 | - | - | dB | - |
| Relativni intenzitet buke | RIN | - | - | -150 | -130 | dB / Hz | - |
| Širina pojasa (-3dB, I=60mA) | S21 | X band | - | 12 | - | GHz | - |
| Ku band | - | 18 | - | ||||
| Povratni gubitak (VSWR) | VSWR | X band | - | - | 2 | dB | - |
| Ku band | - | - | 2.2 | ||||
| Ulaz 1 dB kompresija | - | - | 15 | - | - | dBm | - |
| Thermistor Resistance | Rth | Na 25 ° C | - | 10 | - | Kohm | - |
| TEC struja | It | - | - | - | 1.2 | A | 2 |
| TEC napon | Vt | - | - | - | 2.5 | V | 2 |
| Kapacitet (PD) | Ct | - | - | - | 20 | pF | - |
| Praćenje struje | Im | - | 0.10 | - | 2.0 | mA | - |
| Tamna struja (PD) | Id | - | - | - | 50 | nA | - |
Napomene:Svi laserski čipovi potiču od vafla koji su certificirani korištenjem reprezentativnog broja uređaja koji moraju postići prihvatljiv prinos za izgaranje.
1. Temperatura lasera postavljena na 25℃, struja prednapona na 55mA
2. Temperatura radnog kućišta -40~70℃
● Tipična kriva
Slika 1. S-kriva LK-NYSD lasera X opsega
Slika 2. S-kriva laserskog Ku opsega LK-NYSD serije
● Tipični spektrogram

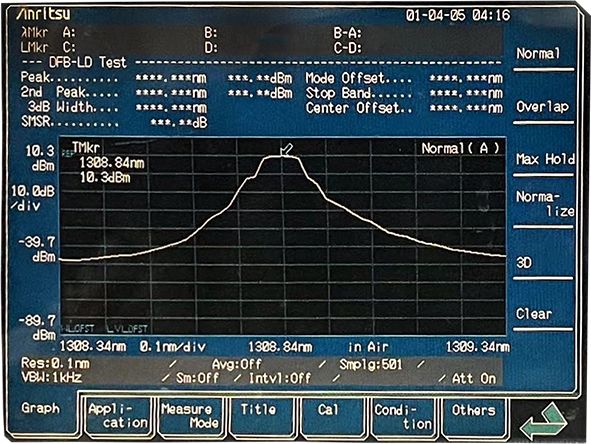

Slika 3. Laserski spektrogram LK-NYSD serije - opseg 1nm
Slika 4. Laserski spektrogram LK-NYSD serije - opseg 10nm
● Dimenzija
Slika 5. Dimenzije LK-NYSD serije
● Definicija pina
| stavka | definicija | ||||||||
| Igla | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Opis | PD- | PD+ | LD- | Termistor | Termistor | TEC- | TEC+ | RF izlaz | Optički ulaz输入 |
| tip | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● INFORMACIJE O NARUDŽBI
List 1:
| Model | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Talasna dužina (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
List 2:
| Model | frekvencija |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
List 3:
| Model | Vrsta optičkog konektora | primjedba |
| N | prilagoditi | |
| A | FC / APC | Standardno jednomodno vlakno od 9/125 μm |
| P | FC / PC | Standardno jednomodno vlakno od 9/125 μm |
Aplikacije
Komunikacije podataka velike brzine
Antenna Remoting
Ćelijske i PCS mreže
Prenos analognih RF veza
Military Communications
Praćenje, telemetrija i kontrola
Telemetrijski sistemi
Vojni i odbrambeni sistemi
