LK-NY15D 1550nm mikrovalni DFB laserski modul
- Mogućnost direktne modulacije
- High-Dynamic-Range
- 18 GHz propusni opseg
- Struja niskog praga
- Velika izlazna snaga
- 7-pinski leptir paket sa SMA konektorom
- Radna temperatura kućišta: -40 do 70 ℃
- Poboljšana pouzdanost
opis proizvoda
LK-NY15D laser je visokoučinkoviti, direktno modulirani laser s distribuiranom povratnom spregom (DFB) dizajniran za širokopojasne linearne optičke komunikacije. Služi kao vrhunska zamjena za koaksijalne kablovske sisteme pri prenosu signala na frekvencijama od 12 GHz ili 18 GHz.
LK-NY15D poboljšava pouzdanost mikrotalasnih komunikacionih mreža prenoseći RF signale u njihovom netaknutom obliku, što zauzvrat značajno poboljšava kvalitet signala u čitavom spektru aplikacija kao što su daljinsko upravljanje antenom, telemetrija, vremenska raspodela i distribucija referentnog signala, kao i linije za merenje i kašnjenje.
Ova serija lasera ima integrisani optički izolator, termoelektrični hladnjak (TEC), termistor, čip laserske diode i fotodiodu za monitor, koji su svi zapečaćeni u robusnom 7-pinskom leptir paketu kako bi se osigurala hermetička zaštita i optimalne performanse.
Tehničke specifikacije
| Apsolutna maksimalna ocena | ||||
|---|---|---|---|---|
| parametar | simbol | Min. | Max. | jedinica |
| Prednja struja laserske diode | If | - | 120 | mA |
| Reverzni napon laserske diode | V | - | 1 | V |
| Prednja snaga | Pf | - | 20 | dBm |
| PD obrnuti napon | V | - | 15 | V |
| Prednja struja (PD) | Im | - | 2 | mA |
| Radna temperatura | To | -40 | + 70 | ° C |
| temperatura skladištenja | Ts | -55 | + 85 | ° C |
| Relativna vlažnost skladištenja | Sr | - | 85 | % |
| Optičke i električne specifikacije (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| parametar | simbol | Stanje testa | min | tip | maksimum | jedinice | Bilješka |
| talasna dužina | λ | IF = IOP, T = TOP | - | 1550 | - | nm | |
| frekvencija | - | X opcija | 0.1 | - | 12 | GHz | - |
| Ku opcija | 1 | - | 18 | ||||
| Optička izlazna snaga | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold struja | Ith | λ=1550 nm | - | - | 10 | mA | - |
| Radna struja | Iop | λ=1550 nm | - | 55 | 100 | mA | - |
| Radni napon | Vop | λ=1550 nm | - | 1.5 | 2.5 | V | - |
| Efikasnost nagiba | SE | - | 0.2 | - | - | N / A | - |
| Omjer potiskivanja bočnog moda | SMSR | λ=1550 nm, IF=Iop | 30 | - | - | dB | - |
| Rativni intenzitet buke | RIN | - | -150 | -130 | dB / Hz | - | |
| Širina pojasa (-3dB, I=60mA) | S21 | X opcija | - | 12 | - | GHz | - |
| Ku opcija | - | 18 | - | ||||
| Povratni gubitak | VSWR | X opcija | - | - | 2 | dB | - |
| Ku opcija | - | - | 2.2 | ||||
| Ulaz 1 dB kompresija | - | 15 | - | - | dBm | - | |
| Thermistor Resistance | Rth | Na 25 ° C | - | 10 | - | Kohm | - |
| TEC struja | It | - | - | - | 1.2 | A | 2 |
| TEC napon | Vt | - | - | 2.5 | V | 2 | |
| Kapacitet (PD) | Ct | - | - | 20 | pF | - | |
| Praćenje struje | Im | - | 0.10 | - | 2.0 | mA | - |
| Tamna struja (PD) | Id | - | - | 50 | nA | - | |
Napomene:Svi laserski čipovi potiču od vafla koji su certificirani korištenjem reprezentativnog broja uređaja koji moraju postići prihvatljiv prinos za izgaranje.
1. Temperatura lasera postavljena na 25℃, struja prednapona na 55mA
2. Temperatura radnog kućišta -40~70℃
● Tipični podaci
(λ=1550nm, TC =25 ℃)
（ Slika 1 X- Band S11 i S22 podaci ）

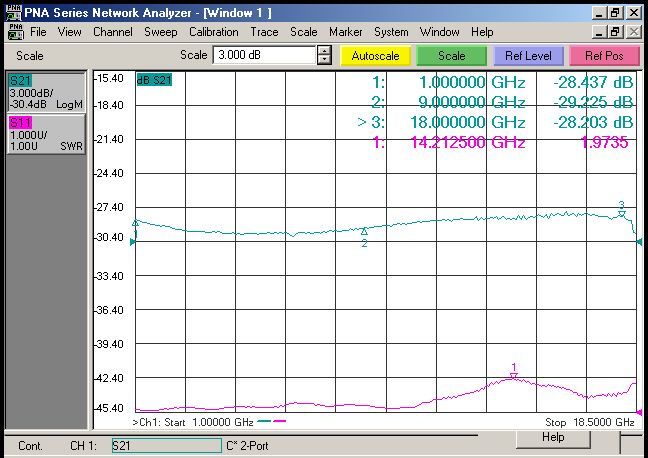

（ Slika 2 Ku- Band S11 i S22 podaci ）
● Električna šema
| Olovo # | funkcija |
| 1 | Termistor |
| 2 | Termistor |
| 3 | LD-(pristranost) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | Hladnjak- |
| 8 | LD-(RF) |
| 9 | tlo |
● Konturni crteži (Jedinica: mm[inč])
RF konektor: SMA
● Informacije o naručivanju
List 1:
| kod | Tipična talasna dužina |
| 15 | 1550nm 7PIN leptir paket |
List 2:
| kod | Analog Bandwidth |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
List 3:
| kod | Tip konektora | primjedba |
| A | FC / APC | Single-mode 9 / 125 μm fiber pigtail, 0.9 mm, dužina 1 m |
| S | SC / APC | |
| N | Nema konektora |
● Mere opreza
Radijus savijanja vlakana nije manji od 20 mm kako bi se izbjeglo oštećenje vlakana.
Uvjerite se da je faseta spojnice vlakana čista prije nego što je povežete na opto-kolo.
Za skladištenje, transport i upotrebu potrebna je odgovarajuća ESD zaštita.
Aplikacije
Komunikacije podataka velike brzine
Antenna Remoting
Ćelijske i PCS mreže
Prenos analognih RF veza
Military Communications
Praćenje, telemetrija i kontrola
Telemetrijski sistemi
Vojni i odbrambeni sistemi
