LK-NYCMT serija UWB direktno modulirani predajnik
- Ultra-širokopojasni (bolji od 18GHz)
- CWDM
- High-Dynamic-Range
- Velika izlazna snaga
- Low RIN
- Temperatura radnog kućišta: (-40℃～70℃)
opis proizvoda
LK-NYCMT predajnik je prvenstveno konstruisan od brzog direktno modulisanog lasera sa distribuiranom povratnom spregom (DFB), kola za automatsku kontrolu optičke snage, kola za automatsku kontrolu temperature, kola za konverziju za stabilizaciju napona, kola za praćenje i indikaciju. Ovaj predajnik nudi izbor talasnih dužina (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) i može se pohvaliti širinom opsega modulacije koja prelazi 18GHz, sa izlaznom snagom od 10mW.
LK-NYCMT predajnik radi na jednom pozitivnom napajanju i dizajniran je da pouzdano funkcionira u rasponu napona od +7V do +36V. Ima nekoliko prednosti, uključujući buku niskog relativnog intenziteta (RIN), odličnu stabilnost izlazne talasne dužine i veliku izlaznu snagu, koje zajedno doprinose njegovim superiornim performansama u optičkim komunikacionim sistemima.
Dodatno, LK-NYCMT odašiljač je opremljen funkcijom indikacije koja pruža jasnu povratnu informaciju o statusu napajanja i optičke izlazne snage, osiguravajući da su operativni parametri sistema unutar željenog raspona, ova funkcija je ključna za održavanje integriteta sistema i olakšavanje brzog rješavanja problema.
Tehničke specifikacije
Apsolutna maksimalna ocena
| parametar | simbol | Min. | Tip | Max. | jedinica |
| temperatura skladištenja | TSTG | -55 | + 25 | + 85 | ℃ |
| Radna temperatura | TC | -40 | + 25 | + 70 | ℃ |
| RF ulazna snaga1 | Pin | - | + 10 | + 20 | dBm |
| voltaža | Vin | +7 | + 12 | + 36 | V |
(1) Radni režim kontinuiranog talasa (CW).
Optičke i električne specifikacije (TC = 22±3℃)
| parametar | simbol | stanje | Min. | Tip | Max. | jedinica |
| talasna dužina | λ | - | 1370 | CWDM | 1390 | nm |
| Frekvencija (3dB) | f3dB | X bend | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| Izlazna snaga svjetlosti | P | - | 5 | 10 | - | mW |
| Relativni intenzitet buke | Rajna | - | - | - | -155 | dBc/Hz |
| Povratni gubitak (VSWR) | VSWR | X bend | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Ulaz 1 dB kompresija | - | - | + 13 | + 15 | - | dBm |
Napajanje (TC = 22±3℃)
| parametar | Min. | Tip | Max. | jedinica |
| voltaža | +7 | + 12 | + 36 | V |
| struja(2) | 0.07 | 0.1 | 1 | A |
(2) Ispitno stanje: Vin=+12V.
● Tipična krivulja odgovora
Slika 1 Kriva tipičnog odziva LK-NYCMT-X predajnika

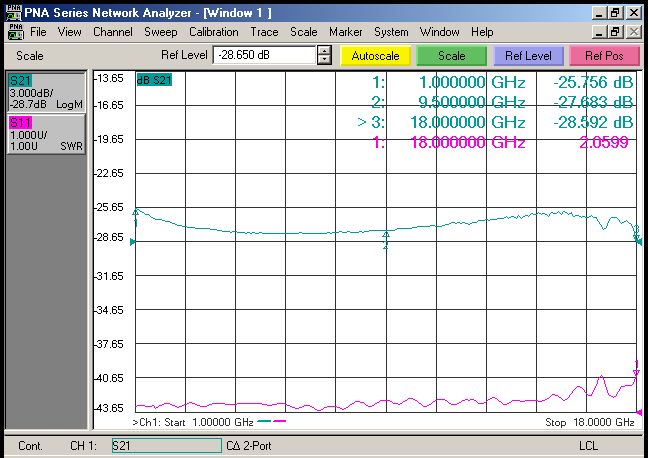

Slika 2 Kriva tipičnog odziva LK-NYCMT-Ku predajnika
● Tipični spektrogram

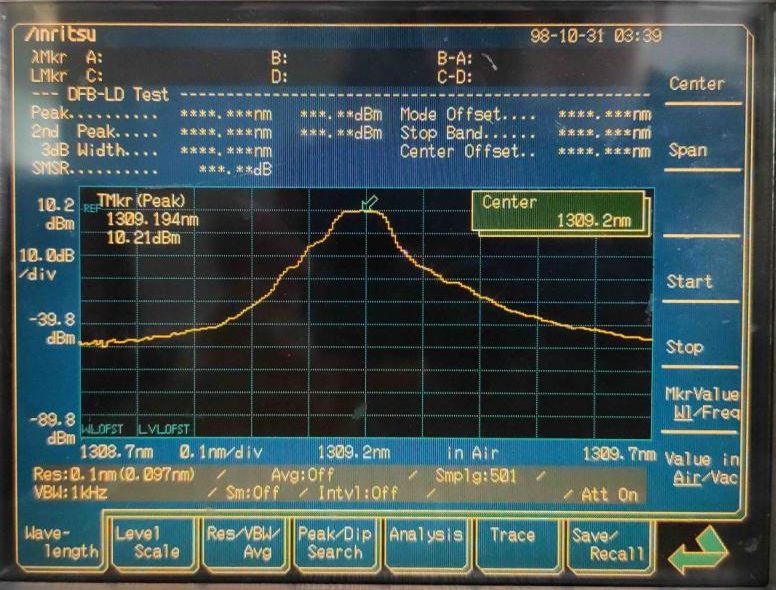

Slika 3 Tipični spektrogram LK-NYCMT predajnika
● Jedinica dimenzije: mm [inč]
Slika 4 LK-NYCMT dimenzija predajnika
RF konektor: SMA
Konektor za napajanje: J30J-9-ZKP
● Pin za napajanje
| parametar | Opis | ||||||||
| Igla | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| voltaža | Vin | NC | GND | NC | |||||
● Informacije za narudžbu
List 1:
| simbol | Opis |
| CM | CWDM Multiplekser grube talasne dužine 7PIN leptir paket |
List 2
| simbol | Opis |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
List 3:
| simbol | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Talasna dužina (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
List 4:
| simbol | Tip konektora | Opis |
| N | prilagoditi | prilagoditi |
| A | FC / APC | Standardno 9/125μm SM vlakno |
| P | FC / PC | Standardno 9/125μm SM vlakno |
Aplikacije
Antena＆Radar
Elektronski sistem protivmjera
Prenos analognih RF veza
Širokopojasna bežična komunikacija
Bazna stanica mobilne komunikacije
